產(chǎn)品展示
| PRODUCT
聯(lián)系我們
| CONTACT公司總部：鄭州市大學(xué)南路電商港6號(hào)樓10層/11層
生產(chǎn)基地：河南省新密市來(lái)集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷(xiāo)：139-3717-0928
郵箱：3491492646@qq.com
正文
輕質(zhì)高鋁磚耐壓強(qiáng)度
發(fā)布時(shí)間：2016/10/17 17:02:45 點(diǎn)擊率： 來(lái)源:小鵬 作者：榮盛耐材輕質(zhì)高鋁磚的耐壓強(qiáng)度范圍一般都在1-8Mpa，根據(jù)輕質(zhì)高鋁磚的等級(jí)與質(zhì)量從而其耐壓強(qiáng)度也不同。

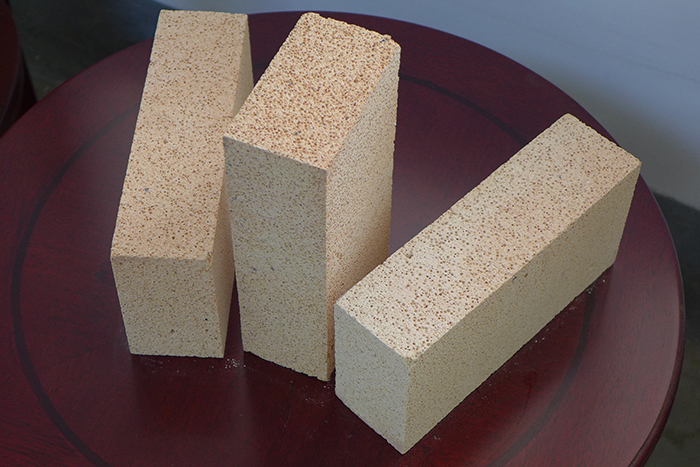

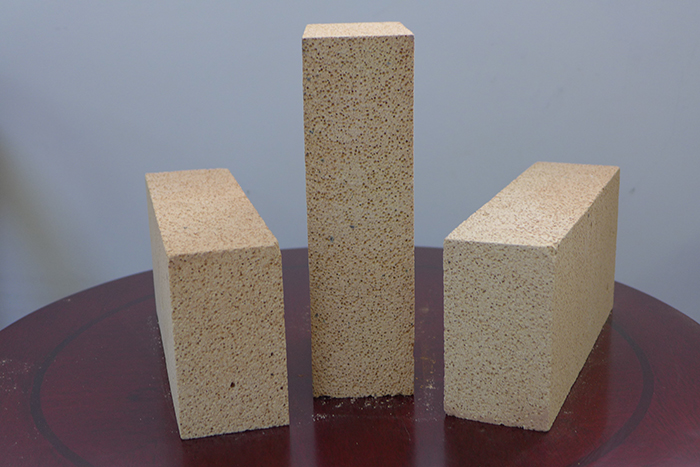

輕質(zhì)高鋁磚磚通常稱為保溫耐火磚，又稱為高鋁隔熱磚。氧化鋁含量在48%以上、主要由莫來(lái)石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。體積密度0.4-1.35g/cm3。氣孔率66%-73%，耐壓強(qiáng)度1-8MPa�？篃嵴鹦阅茌^好。其本質(zhì)目功能就是保溫和隔熱，在正常使用中通常不與爐窯溫度直接接觸，是一種緊貼爐壁，具有隔熱和保溫作用的耐火磚制品。
通常采用高鋁礬土熟料加少量黏土，經(jīng)磨細(xì)后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300～1500℃燒成。有時(shí)也可用工業(yè)氧化鋁代替部分礬土熟料。用于砌筑窯爐的內(nèi)襯和隔熱層，以及無(wú)強(qiáng)烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時(shí)，表面接觸溫度不得高于1350℃。
輕質(zhì)高鋁磚的耐火度高，抗熱震性好，常用于窯爐的高溫隔熱層。高質(zhì)量輕質(zhì)高鋁磚可用于火焰直接接觸的爐窯內(nèi)襯，但不宜用于受熔渣直接侵蝕的部位。
附：輕質(zhì)高鋁磚理化指標(biāo)
項(xiàng)目 | 指標(biāo) | ||||||
LG-1.0 | LG-0.9 | LG-0.8 | LG-0.7 | LG-0.6 | LG-0.5 | LG-0.4 | |
AI2O3 | 不小于48% | ||||||
Fe2O3 | 不大于2% | ||||||
體積密度g/cm3 ≯ | 1.0 | 0.9 | 0.8 | 0.7 | 0.6 | 0.5 | 0.4 |
耐壓強(qiáng)度MPa ≮ | 4 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | 0.8 |
重?zé)�變化×12h ≯1% | 1400 | 1400 | 1400 | 1350 | 1350 | 1250 | 1250 |
導(dǎo)熱系數(shù)W/m.k(350±25℃) ≯ | 0.5 | 0.45 | 0.35 | 0.35 | 0.3 | 0.25 | 0.2 |
- 上一篇：2級(jí)高鋁磚
- 下一篇：氧化鋁含量55高鋁磚導(dǎo)熱系數(shù)
在線咨詢(7*24)
電話咨詢
