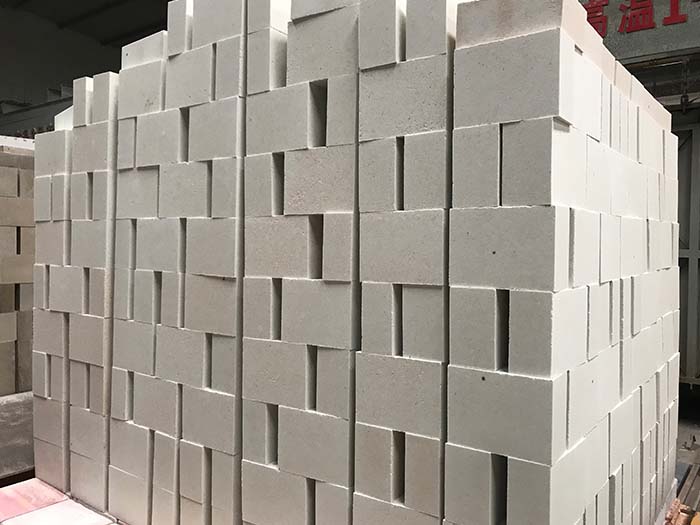

耐火磚的導熱系數和材質、密度有關，剛玉莫來石磚的主要成分是氧化鋁，密度在2.75-3.0g/cm3，導熱系數在2.0W/m•K。

剛玉莫來石磚是以剛玉、莫來石為主要原料，通過添加適量氧化鋁、氧化硅超細粉和添加劑，在氧化氣氛下高溫燒制而成。

剛玉莫來石磚的導熱分為聲子導熱和光子導熱，氣孔的傳熱分為對流和輻射。低溫下，聲子導熱為主，高溫下，光子導熱為主。聲子傳導時，影響熱傳導的主要因素是聲子的平均自由程；光子導熱時，影響剛玉莫來石磚熱傳導的主要因素是光子的平均自由程。

剛玉莫來石磚中氣孔對熱傳導的影響，依氣孔數量、大小、聯通程度和剛玉莫來石磚的透光率而異。低溫下，增多氣孔就減小了聲子的平均自由程，降低材料的熱導率，但隨著溫度增高，輻射和對流越來越重要。對于光子導熱，氣孔尺寸越小，孔壁阻斷輻射的概率越高；對于氣體導熱，氣孔尺寸越小，阻斷對流傳熱的概率也越高。

耐火材料導熱系數檢測方法

GB/T 36133-2018耐火材料 導熱系數試驗方法（鉑電阻溫度計法）

本標準為2018年5月14日發布，于2019年4月1日正式實施。

1、范圍

本標準規定了鉑電阻溫度計法測定耐火材料導熱系數的原理、設備、試樣、安裝、試驗步驟、結果計算及試驗報告。

本標準適用于不含碳、不導電及導熱系數不大于15 W/(m ? K)的耐火材料導熱系數的測定。

注1:本標準的測試溫度范圍為室溫到1500℃，測試溫度上限也取決于材料使用極限溫度，或耐火材料成為導體的溫度。

注2: —般對于非均質材料較難得出精確的測試值，尤其是含纖維的材料。用本方法對這些材料進行試驗時，需經有關方協商一致。

2、規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

GB/T 4513.5不定形耐火材料第5部分:試樣制備和預處理 GB/T 5977電阻溫度計用鉑絲 GB/T 8170數值修約規則與極限數值的表示和判定

GB/T 17911耐火纖維制品試驗方法

GB/T 31057.1顆粒材料物理性能測試第1部分:松裝密度的測量

3、原理

對兩塊耐火試樣組成的試件之間的純鉑絲熱線施加恒定功率，熱線升溫的速率取決于熱流從熱線傳到試件恒溫部分的速率。測量試件正中心部分測阻引線之間的鉑絲熱線電阻增加值和對應的時間變

化，從而得出準確的熱線升溫速率。根據熱線升溫速率和輸入功率，用傅立葉公式計算出導熱系數。

根據以上檢測方法可以檢測出剛玉莫來石磚導熱系數，如有其他疑問，歡迎來電咨詢。
